HƯỚNG DẪN SỬ DỤNG BỘ CÔNG TẮC THỜI GIAN HẸN GIỜ TẮT MỞ TỰ ĐỘNG CHO THIẾT BỊ ĐIỆN CÓ CÔNG SUẤT LỚN HOẶC SỬ DỤNG NGUỒN ĐIỆN 3 PHA

GIỚI THIỆU

Bộ sản phẩm là thiết bị hẹn giờ cho thiết bị điện có công suất lớn hoặc sử dụng điện 3 pha mà không thể sử dụng trực tiếp đồng hồ hẹn giờ điện được.

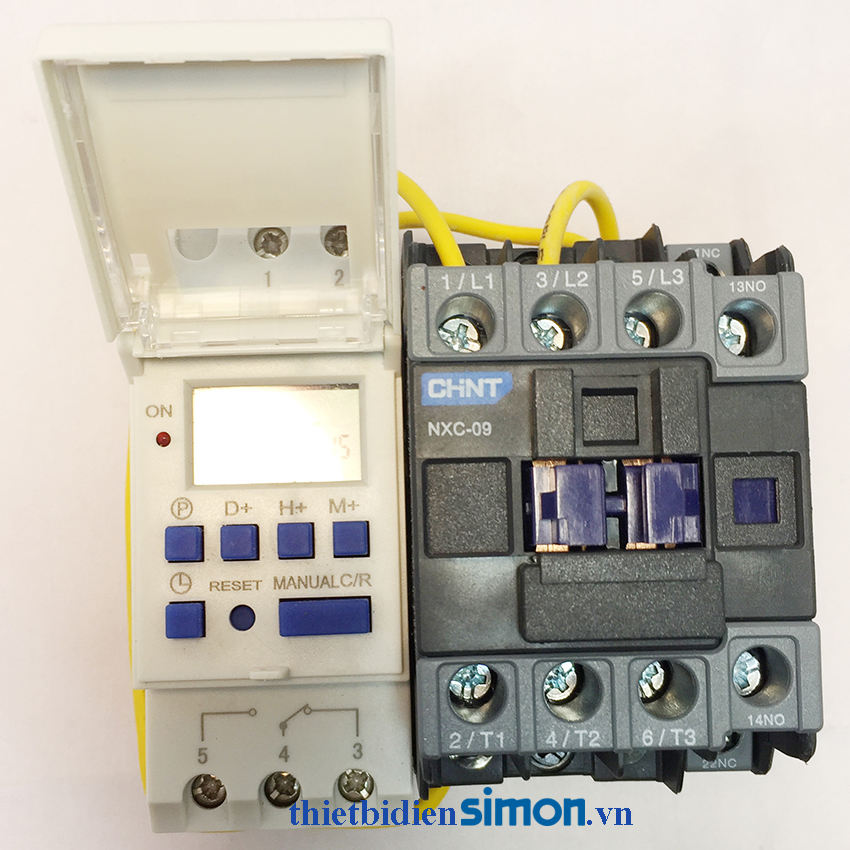

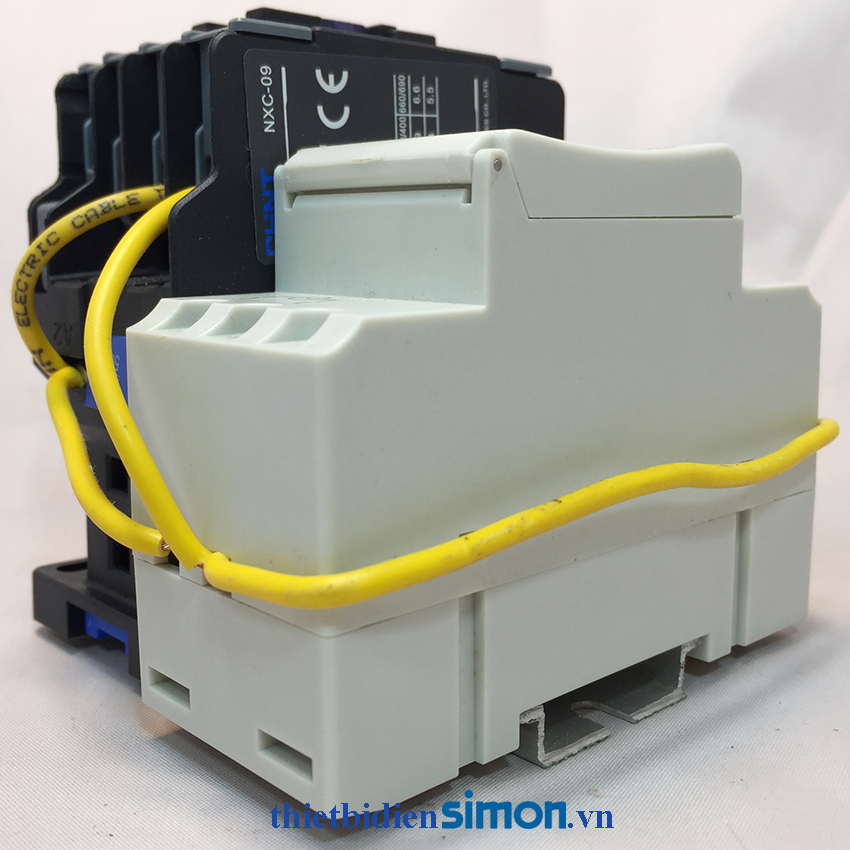

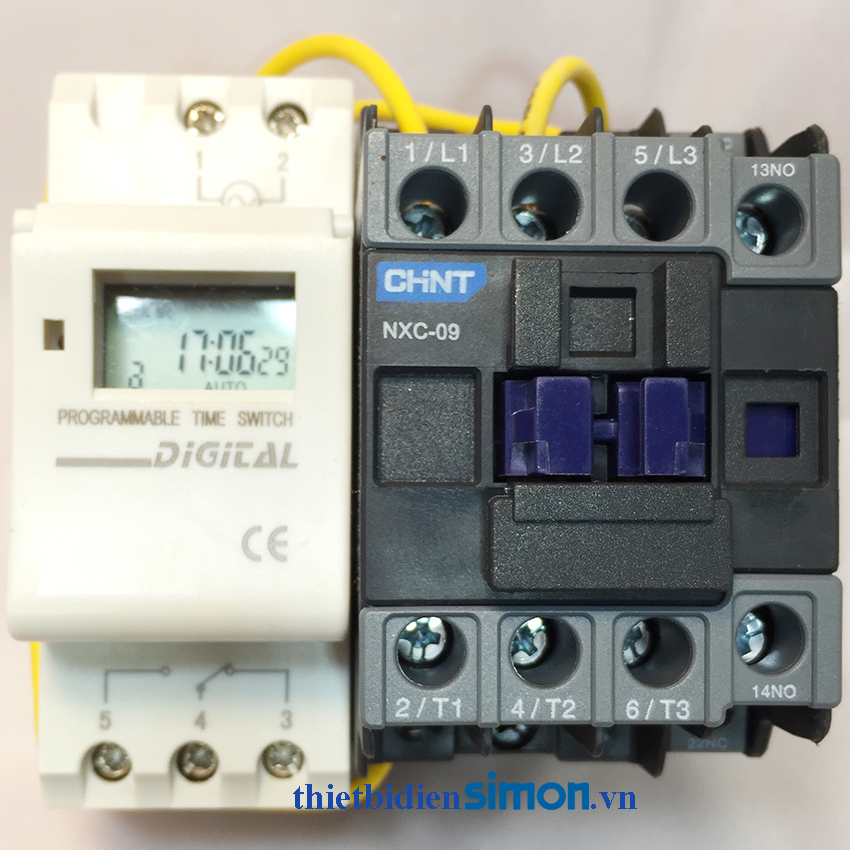

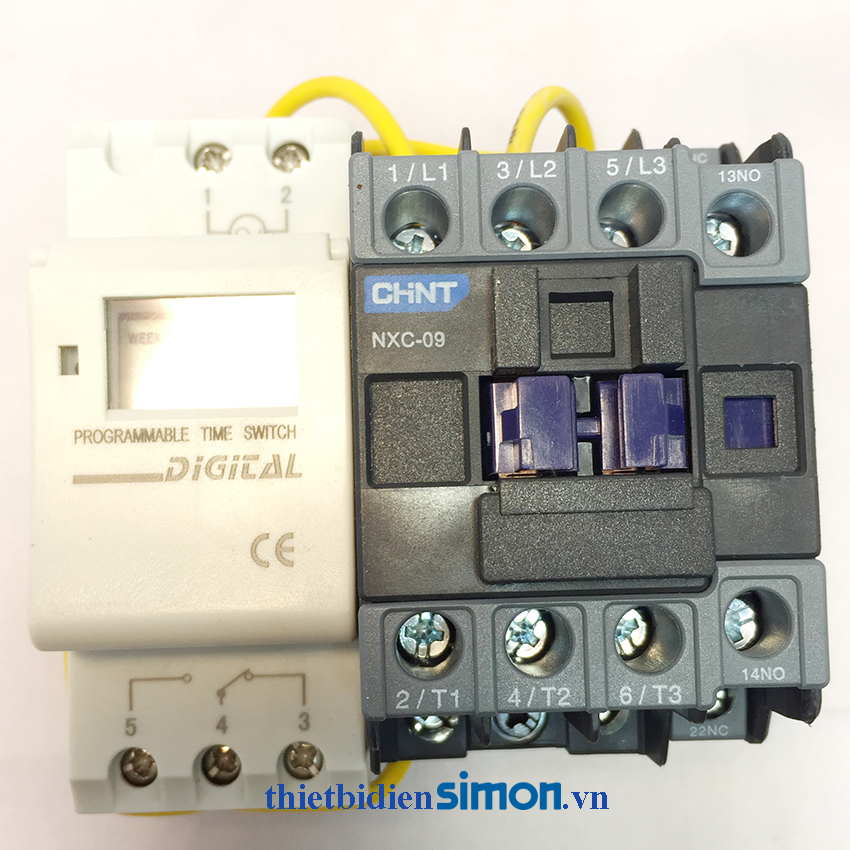

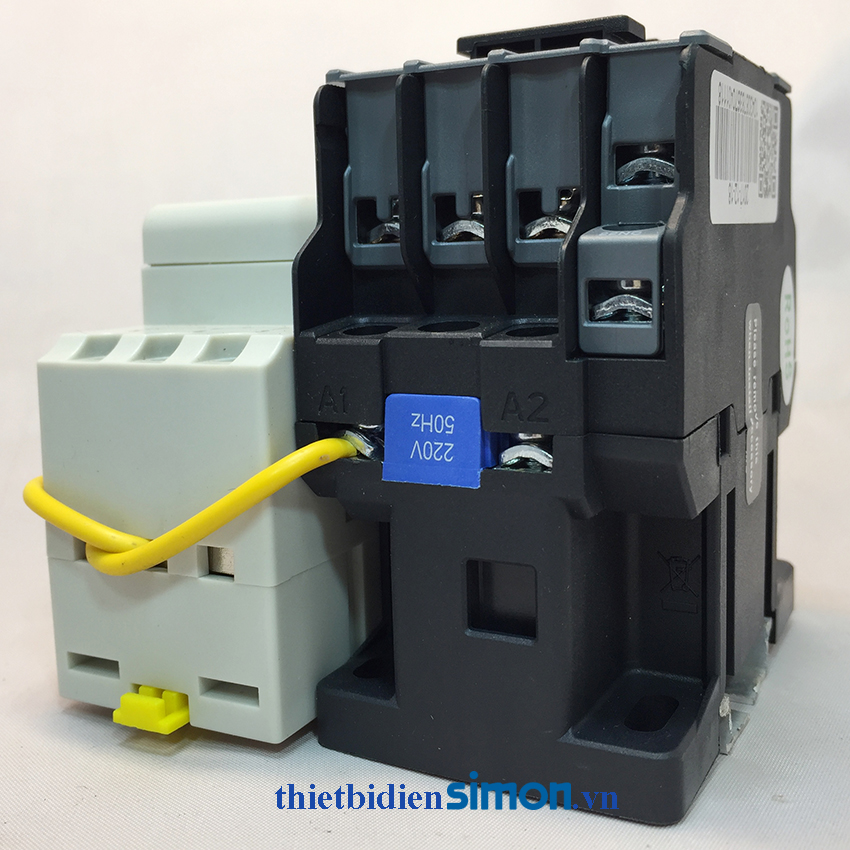

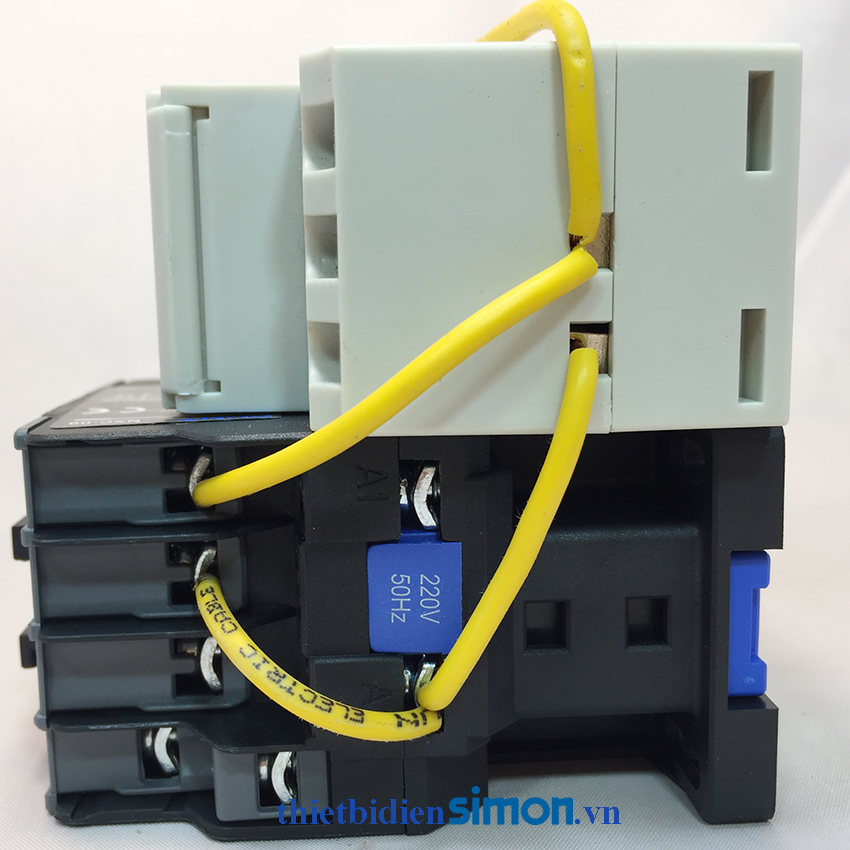

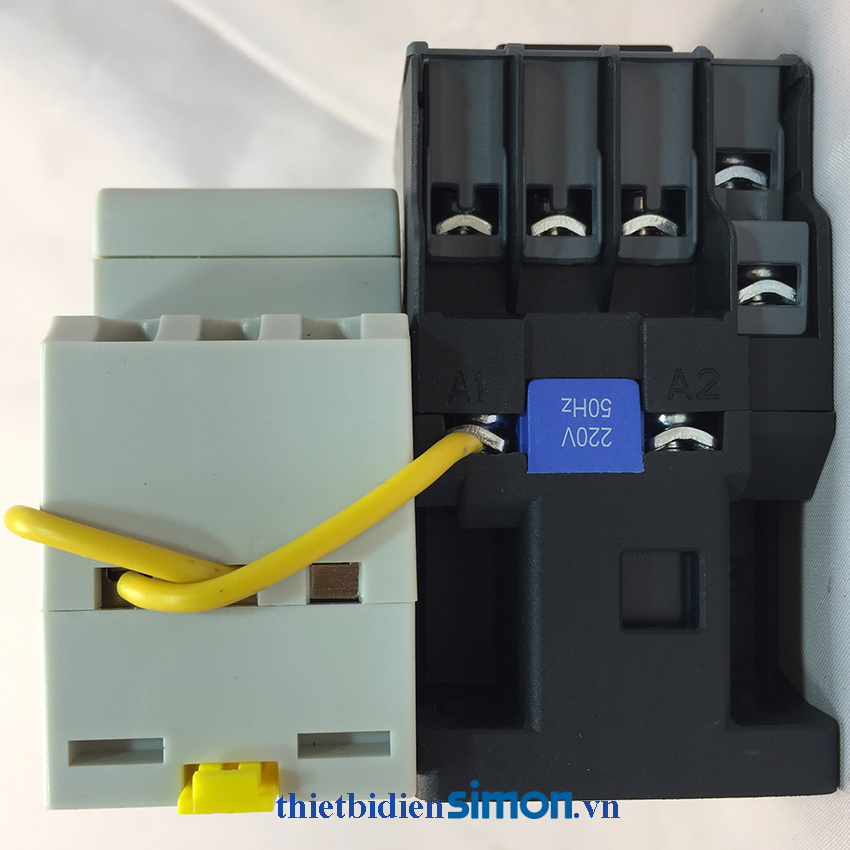

Bộ bao gồm 1 công tắc thời gian và khởi động từ. Công tắc thời gian sẽ điều khiển tắt mở cho cuộn hút của khởi động từ, khởi động từ sẽ chịu tải thay cho thiết bị hẹn giờ để điều khiển bật tắt thiết bị tải.

Bộ được đấu nối sẵn, dễ dàng lắp đặt cho cả người không am hiểu về điện.

THÔNG SỐ KỸ THUẬT

Nguồn điện sử dụng: 220V.

Thời gian cài đặt hẹn giờ: Tối thiểu 1 phút, tối đa 1 tuần.

Công suất chịu tải max: 2000W. Khách có thể đăng ký sản phẩm chịu tải cao hơn.

Số kênh, chu kỳ: 20 chu kỳ.

Kiểu công tắc: Thiết bị hẹn giờ có 1NO, 1NC. Bạn có thể tận dụng thêm.

ỨNG DỤNG

Lắp đặt điều khiển đèn đường, sân vườn, ... , điều khiển máy bơm nước tự động, ... , biển quảng cáo, ... .

Hẹn giờ tắt mở máy bơm nước công suất lớn hoặc máy bơm 3 pha theo lịch hoặc ngăn không cho máy bơm nước hoạt động vào đêm khuya.

Hẹn giờ tắt mở dàn đèn LED quảng cáo, tự động tắt mở mà không cần ai phải bật tắt, dễ dàng lắp đặt.

Hẹn giờ tắt mở bình nóng lạnh, tránh trường hợp bật cả ngày tốn điện hoặc không có nước nóng khi chuẩn bị đi tắm.

Hẹn giờ tắt mở cho đèn chiếu sáng khu phố, ngõ xóm, ... đèn hành lang, ... có công suất cao.

HƯỚNG DẪN SỬ DỤNG

Hẹn giờ cho thiết bị điện 1 pha có công suất cao:

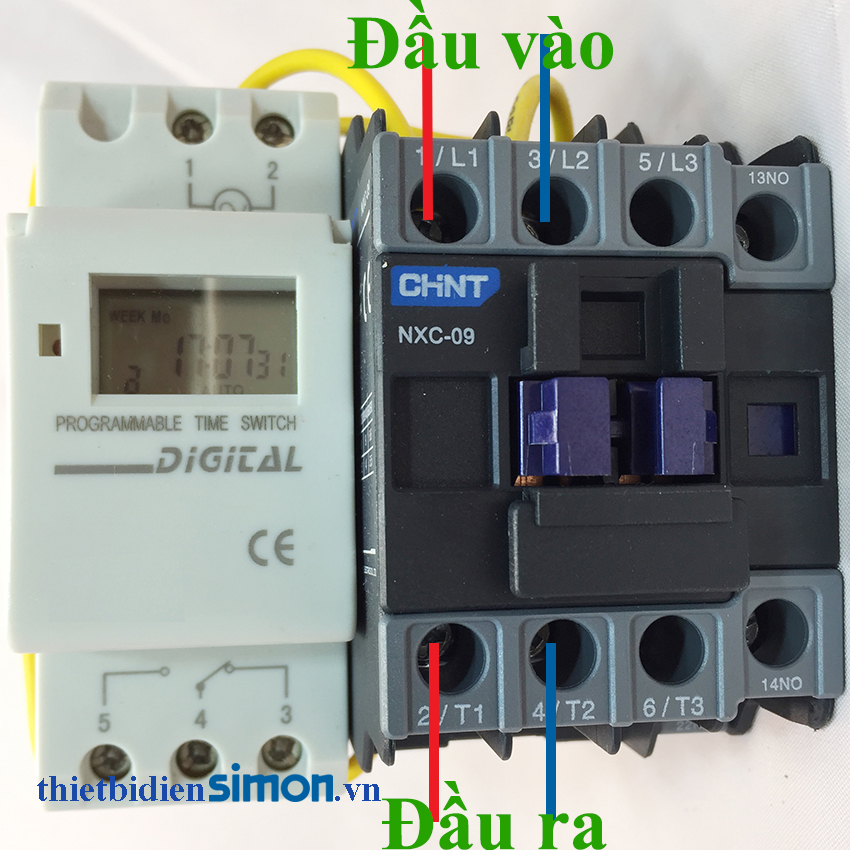

Lắp đặt nguồn điện vào các chân ở đầu vào theo: L1 lắp pha Lửa, L2 lắp pha Nguội.

Lắp đặt nguồn tải vào các chân ở đầu ra: T1 và T2.

Hẹn giờ cho thiết bị điện sử dụng nguồn điện 3 pha:

Lắp đặt nguồn điện vào các chân ở đầu vào theo: L1, lắp pha Lửa A, L2 lắp pha Lửa B, L3 lắp pha Lửa C, L4 lắp pha Nguội.

Lắp đặt nguồn tải vào các chân ở đầu ra: T1, T2 và T3.
