Cách đấu công tắc cầu thang kết hợp với điều khiển từ xa

Thường thì ta sử dụng loại rơ le 6 chân, nhưng vì cách đấu rơ le 6 chân dễ hơn nên tôi giới thiệu loại rơ le 14 chân để khi bạn gặp phải tình huống này không bị hoang mang. Cả 2 loại ta đều sử dụng rơ le có nguồn cấp là 220V AC.

Chúng ta sẽ không cần sử dụng chức năng của khối 3,4 mà chỉ cần sử dụng chức năng của khối 1 và 2.

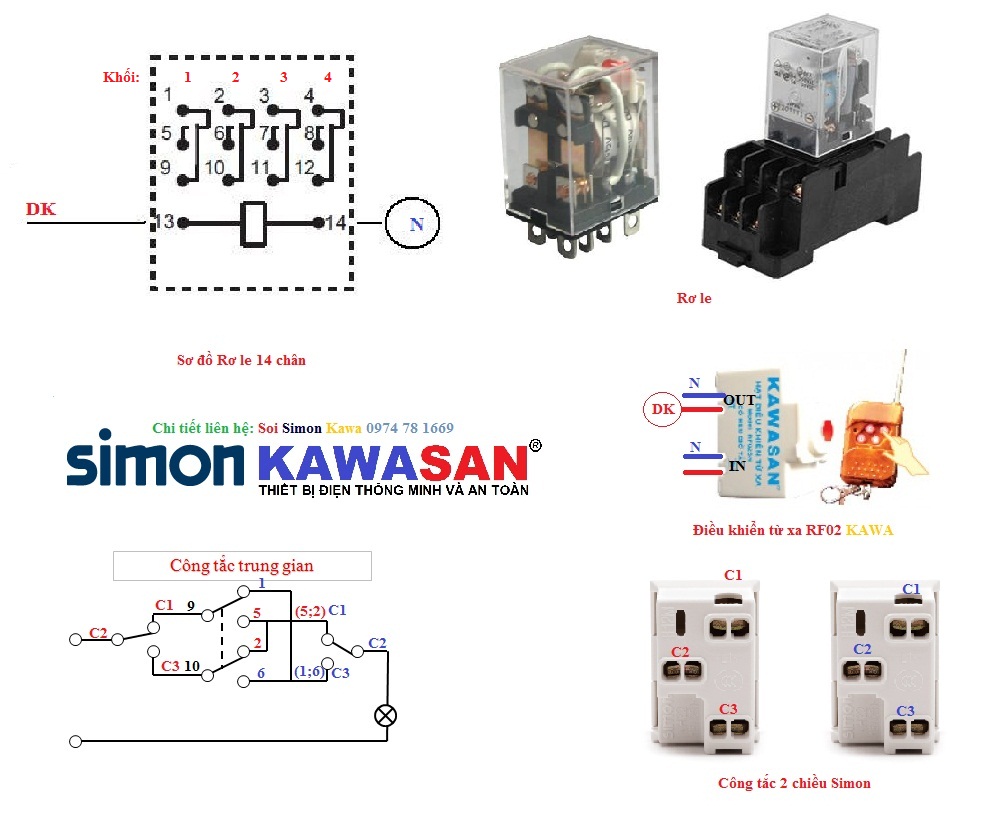

Nguyên tắc 1 đấu khối 1 và 2 như sau:

1. Thường đóng của 1 đấu với thường mở của 2.

2. Thường mở của 1 đấu với thường đóng của 2.

Nguyên tác 2 nối như sau:

1. Điều khiển từ xa sẽ đấu vào chân điều khiển rơ le.

2. Từ 2 cực được nối với nhau như ở nguyên tác 1 ta nối vào 2 cực của công tắc 2 chiều số 1.

3. Nguồn cấp đảo chiều của rơ le được nối vào 2 cực của công tắc 2 chiều số 2.

Từ 2 nguyên tắc trên ta đã tạo được sơ đồ đấu cho công tắc 3 vị trí kết hợp với điều khiển từ xa.

Cách lắp công tắc nhiều vị trí (Nhiều công tắc bật/tắt một bóng đèn) kết hợp với điều khiển từ xa
