HƯỚNG DẪN SỬ DỤNG

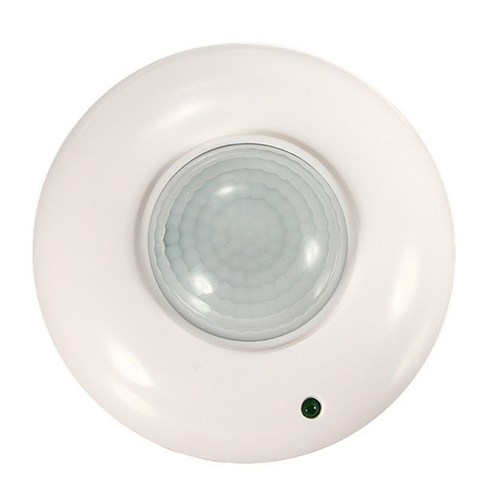

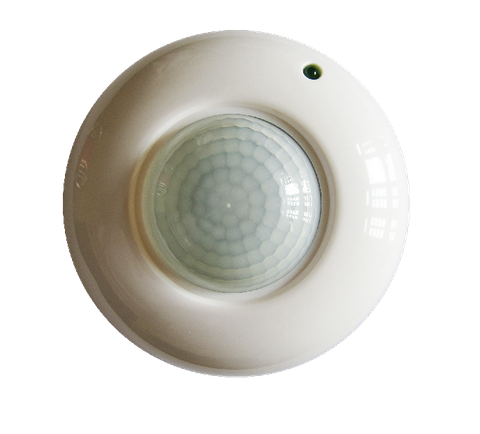

THIẾT BỊ CẢM ỨNG CHUYỂN ĐỘNG : Kw – SS281

GIỚI THIỆU

Đây là thiết bị cảm  ứng  có sự di chuyển của các vật thể có thân nhiệt lớn hơn nhiệt độ môi trường kết hợp chức năng điều chỉnh độ sáng (lux) cảm ứng giúp tiết kiệm điện, vì có thể điều chỉnh chỉ mở đèn khi trời tối và có người di chuyển.

Ứng dụng thực tế:

Ứng dụng cơ bản nhất của cảm ứng là dùng để tắt mở đèn cho Nhà vệ sinh, Phòng Khách, Nhà Bếp, Nhà Kho, Showroom, Phòng Chờ, Garage,  Hành Lang - Cầu Thang, Khách Sạn hoặc nhà ở, …

Thông số kỹ thuật:

Điện áp nguồn: 180 ~ 240VAC.
Tần số: 50Hz.
Công suất tiêu thụ max: 300w( LED). 1200W(đèn sợi đốt).
Chiều cao lắp đặt: 2 – 4m
Bán kính và góc quét cảm ứng: 3- 6 m/ 360 độ.
Thời gian tự tắt: 10 giây – 7 phút
Độ sáng làm việc: 3 – 2000 LUX( điều chỉnh).

Hướng dẫn sử dụng:

Khi trời tối nếu có người di chuyển trong khu vực quét cảm úng, lập tức tiếp điểm bên trong sẽ đóng công tắc để mở đèn (có thể lắp còi báo động khi có người đột nhập còi báo sử dụng điện áp 220v).

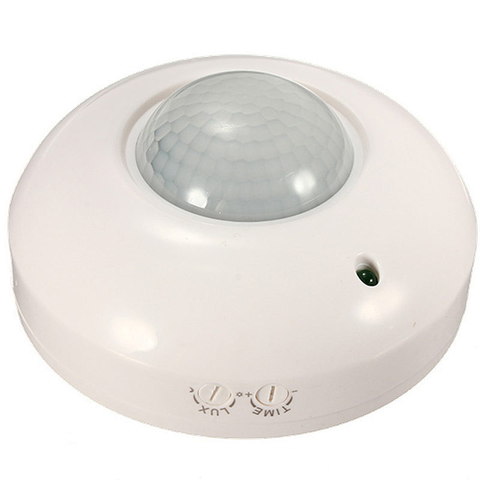

Ta lắp đặt cảm ứng nối với bóng đèn hiện có và điều chỉnh sao cho góc quét hướng về phía có người di chuyển, sau đó điều chỉnh 2 nút: nút thời gian tắt đèn , nút chỉnh độ sáng cảm ứng.

Ví dụ:

* Nút Thời gian: vặn nút thời gian ( TIME ) ở khoảng giữa là khoảng 3~4 phút sẽ tắt sau khi rời khỏi vùng cảm ứng. (thời gian điều chỉnh từ 10 giây đến 7 phút ).

 * Nút Ánh Sáng: vặn nút LUX về phía mặt trăng thì chỉ cảm ứng khi không đủ ánh sáng (khi trời tối), chức năng này giúp tiết kiệm điện vì vào ban ngày thì có ánh sáng mặt trời nên sẽ không cảm ứng.

Lắp đặt:

Tắt nguồn điện trước khi tháo lắp.
Xoáy nắp phía dưới theo chiều kim đồng hồ,luồn dây điện ở phía dưới nắp lấy tua vít xoáy ốc.
Lựa chọn vị trí cố định vít ốc phía dưới và cố định nó, hướng mắt cảm ứng về phía luôn có người qua lại.
Lắp nắp che ngược chiều với lúc mở nắp.

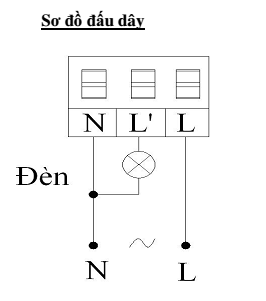

Kết nối dây nguồn L : dây nguồn 220v vào, N: đấu chung 220v vào và 1 dây ra tải., L’: ra tải.

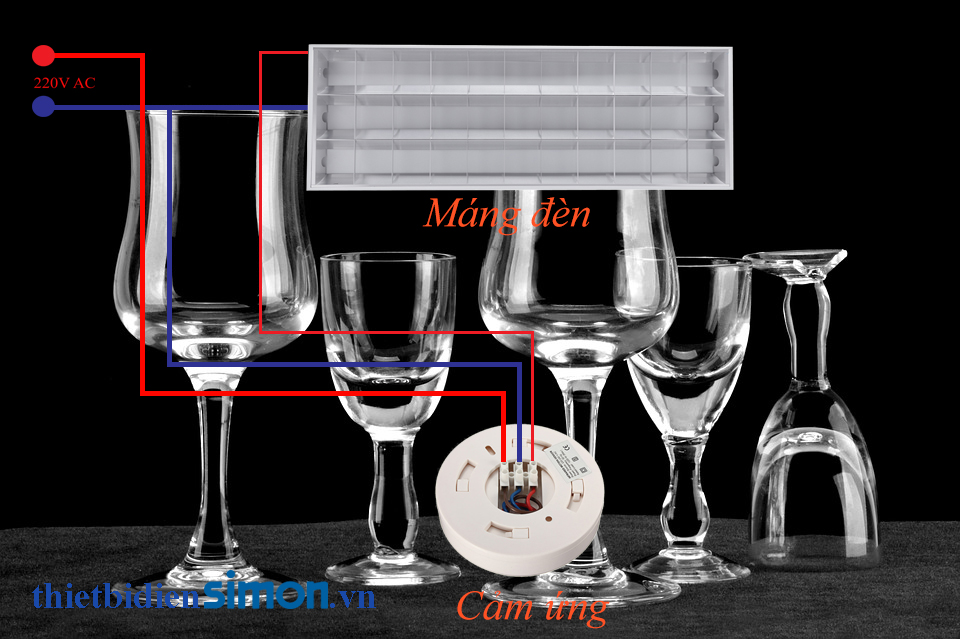

Sơ đồ đấu công tắc cảm ứng chuyển động hồng ngoại Kawa SS281

Lưu ý:

Nếu muốn thử ánh sáng ban ngày, bạn chỉnh núm LUX hướng về mũi tên hình mặt trời.
Không lắp đặt thiết bị gần vật cản làm che mắt cảm ứng.
Tránh đặt thiết bị ở những nơi có nhiệt độ môi trường cao ví dụ như điều hòa, lò sưởi ấm…
Vì sự an toàn bạn không tự mở thiết bị khi không hiểu biết về thiết bị.
Để tránh hư hỏng không mong muốn của sản phẩm bạn nên lắp thêm cầu chì hoặc thiết bị bảo vệ an toàn khác.
