Bộ Điều Khiển Wifi-8k dùng để điều khiển các thiết bị điện như : bóng đèn, quạt, cổng, cửa cuốn, máy nước nóng, máy bơm… mà không bị giới hạn về khoảng cách thông qua kết nối mạng Internet, điều khiển qua điện thoại .Trạng thái kích hoạt- điều khiển của thiết bị sẽ được thao tác trên điện thoại di động của chủ nhân . Bộ điều khiển hoạt động trên tất cả các loại điện thoại có chức năng truy cập wifi/ 3G, có sử dụng hệ điều hành Android, IOS, Windows phone……
Hệ điều hành tương thích: Android, IOS, Windows phone
Giao diện hoạt động: Có Giao diện riêng( phím nhấn ảo )
Số đầu vào: 8 cổng
Số đầu ra: 8 cổng
Led báo trạng thái đầu ra: 8 led
Cổng DC: 1 cổng
Đầu vào : Domino cắm rút
Dòng chịu tải: 5 A
Điện áp nguồn DC: 12 V
Điện áp nguồn ra phụ: 12 VDC
HƯỚNG DẪN CÀI ĐẶT CHO BỘ ĐIỀU KHIỂN THÔNG MINH WIFI-8K
Bước 1: Thiết lập địa chỉ mạng LAN, Đăng nhập vào cấu hình thiết bị Wifi-8K
- Đấu tải vào thiết bị gồm (Đèn, quạt, máy bơm, cửa cuốn, ... ) theo sơ đồ đấu phía dưới mục (5.2)
- Cắm nguồn Adaptor vào ổ điện cấp nguồn DC 12V cho thiết bị, kết nối dây mạng từ thiết bị vào router ADSL, mở máy tính hoặc dùng điện thoại, mở màn hình trình duyệt Internet nhập vào địa chỉ mặc định là 192.168.1.11:81 nhấn Enter trên bàn phím.
- Nếu gõ đúng địa chỉ thì ở trên màn hình sẽ xuất hiện 2 ô, ở ô trên đăng nhập gõ mặc định là Smart và ô mật khẩu là control.
- Sau khi đã vào được phần giao diện ta vào phần thiết bị để thiết lập vào phần quản lý tên thiết bị.
- Thiết lập các cổng vào - ra theo mục đích riêng của người dùng.
Lưu ý:
- Địa chỉ trên thiết bị phải trùng với lớp mạng của Router ADSL thì mới truy cập vào được thiết bị.
- Muốn thay đổi địa chỉ thiết lập thì phải vào máy tính để thay đổi địa chỉ giống như thay đổi địa chỉ của máy tính.
Bước 2: Cài đặt điều khiển từ thiết bị điều khiển từ xa qua Internet / 3G:
- Cài đặt điều khiển từ xa qua Internet / 3G: Cần phải có tên miền (Host name) để điều khiển từ xa qua internet.
- Cài đặt cấu hình DNS cho modem internet: Mở trình duyệt Internet Explorer nhập vào địa chỉ 192.168.1.1 để đăng nhập vào cấu hình modem.
- Vào mục NAT DDNS và Port của modem (Tài khoản DNS được công ty cấp miễn phí cho người dùng)
- Nếu người dùng đã có thiết lập DNS giám sát Camera qua internet thì không cần NAT DNS. Chỉ cần NAT
Port cho thiết bị (Mặc đinh là Port 81). Nếu trùng với Port với đầu ghi Camera thì đổi sang Port 82.
Bước 3: Cài đặt ứng dụng trên điện thoại Smartphone:
- Ứng dụng Smartcontrol phù hợp với các hệ điều hành Android, IOS, Blackberry
+ Cách 1: Truy cập vào đây để download phần mềm Smartcontrol 1.4.
(Vào thietbidiensimon.vn -> Download -> Phần mềm điều khiển Smartcontrol 1.4)
+ Cách 2: Truy cập vào ứng dụng của Smartphone download phần mềm Smartcontrol.

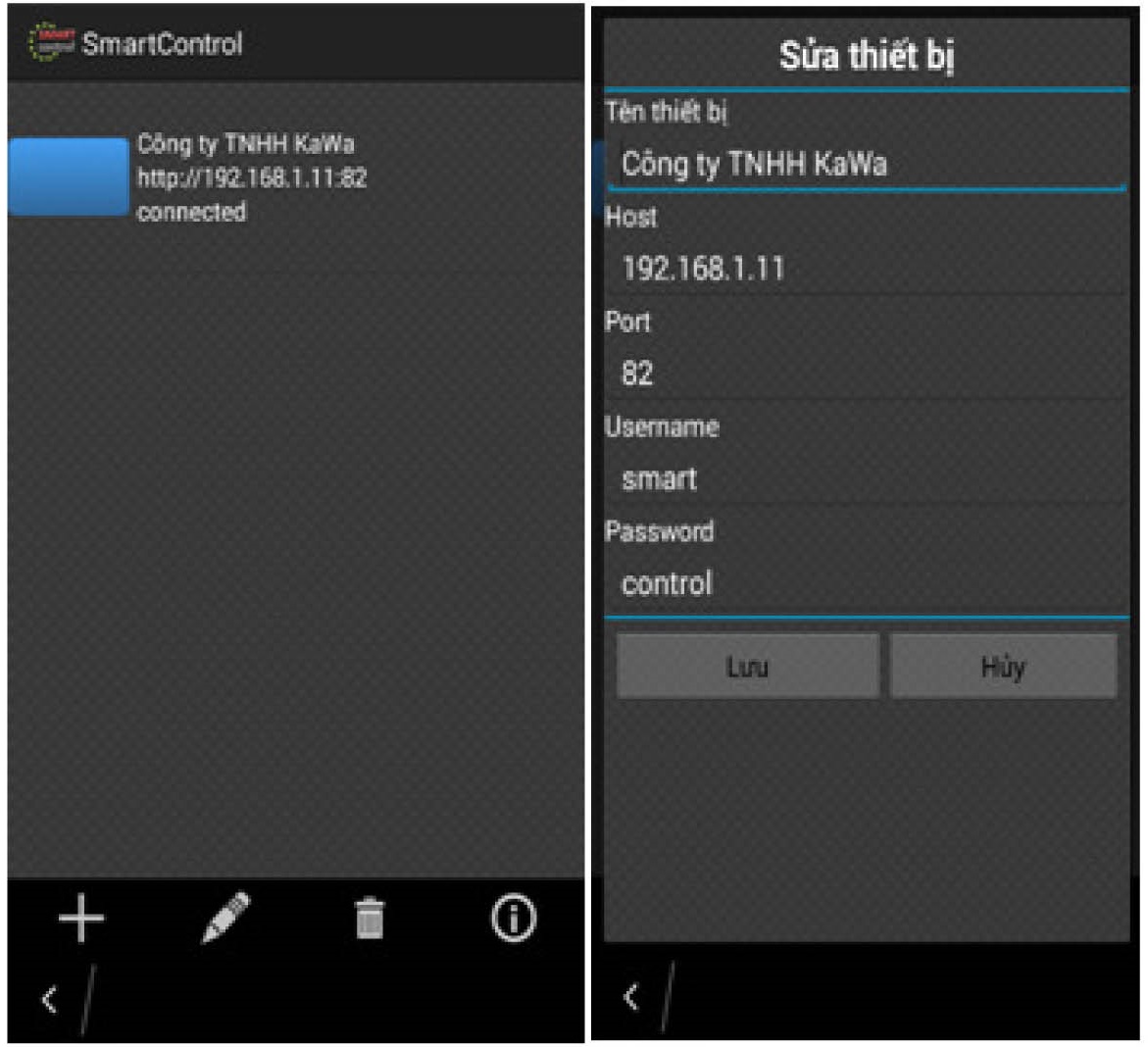

=> Sau khi cài đặt phần mềm cho điện thoại xong, thiết lập các cài đặt như hình 2 dưới đây:
VD: Cấu hình cho modem TPLink TD-8840T Có thông số sau:
1. Tên miền: galeco.vn hoặc thebaokawa.dyndns.org, địa chỉ mail (nếu có), Use và Pass khi tạo tên miền.
2. Địa chỉ IP trên thiết bị: 192.168.1.11. cổng (Port) trên thiết bị:82.
Vào trình duyệt web gõ địa chỉ: http://192.168.1.1 nhấn Enter trên bàn phím.
Use: admin; Pass: admin
Vào mục Access Management / vào DDNS để thêm tiên miền.
Tích chọn Activated, ở dưới thiết lập thông tin vào, đây thông tin đã được cài đặt là tên miền có sẵn như hình trên.
