HƯỚNG DẪN SỬ DỤNG BÁO TRỘM HỒNG NGOẠI BEAM KHÔNG DÂY BK30M 1. GIỚI THIỆU VỀ BỘ BÁO TRỘM PHOTOBEAM BK30M Bộ báo trộm hồng ngoại photobeam dùng công nghệ nhận tín hiệu chùm tia hồng ngoại giữa bộ phát và thu. Khi đầu thu mất tín hiệu từ đầu phát sẽ xử lý xuất tín hiệu trên kênh Alarm để báo động qua chuông/đèn hoặc kết nối đến trung tâm báo động KAWA. Dùng công nghệ kỹ thuật xử lý tín hiệu hồng ngoại tia kép (2 chùm tia), tránh...

HƯỚNG DẪN SỬ DỤNG BÁO TRỘM HỒNG NGOẠI BEAM KHÔNG DÂY BK30M

1. GIỚI THIỆU VỀ BỘ BÁO TRỘM PHOTOBEAM BK30M

Bộ báo trộm hồng ngoại photobeam dùng công nghệ nhận tín hiệu chùm tia hồng ngoại giữa bộ phát và thu. Khi đầu thu mất tín hiệu từ đầu phát sẽ xử lý xuất tín hiệu trên kênh Alarm để báo động qua chuông/đèn hoặc kết nối đến trung tâm báo động KAWA. Dùng công nghệ kỹ thuật xử lý tín hiệu hồng ngoại tia kép (2 chùm tia), tránh được hiện tượng báo giả, phù hợp với vị trí ngoài trời.

1.1 Chức năng

Khi có người đi qua giữa 02 đầu dò, tín hiệu báo động sẽ được truyền về bộ báo động trung tâm KAWA (kết nối không dây BK30M hoặc có dây B30M)hoặc kích hoạt bật đèn hay còi hú…
- Báo động về trung tâm khi dây kết nối của đầu beam bị đứt
- Khoảng cách thu-phát: 25m ngoài trời, 40m trong nhà.
- Thời gian đáp ứng: 50 - 700ms.

1.2 Thông số kỹ thuật

- Công suất ngõ ra: 220V/1A, 30VDC/5A NO/NC.
- Nguồn điện cung cấp:  12VDC
- Kích thước (H)x(W)x(D): 173x74x72m

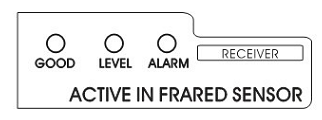

2. Led hiển thị trên bộ thu-phát

Hướng dẫn sử dụng cảm biến hàng rào
POWER: đèn báo nguồn
LEVEL: mức độ cho phép lệch chùm tia hồng ngoại giữa thu-phát
ALARM: báo động khi bị cắt chùm tia
GOOD: đèn sáng xanh báo chùm tia thu-phát tốt

3. CÁCH LẮP ĐẶT ĐẦU PHOTOBEAM 2 TIA

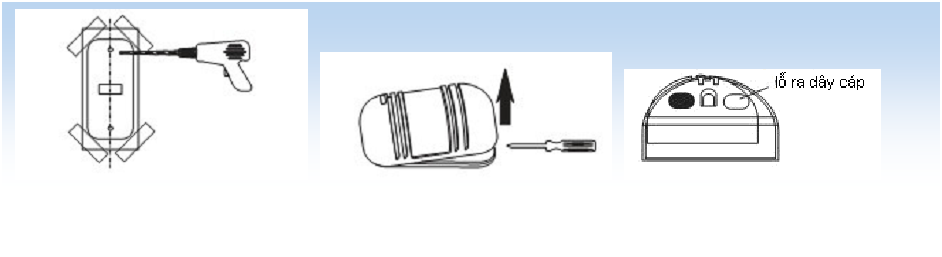

3.1 Mở nắp, lắp đế thiết bị vào vị trí cần bảo vệ

Cách mở cảm biến hàng rào

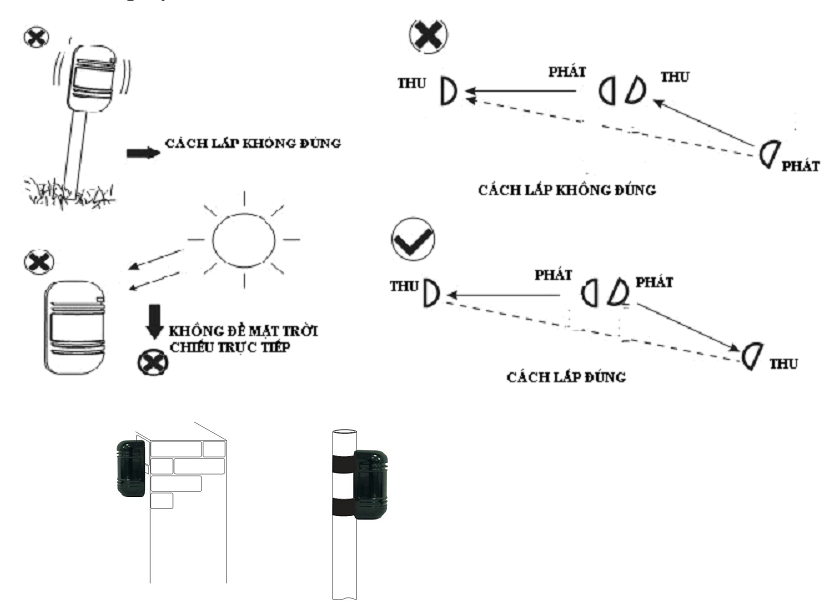

3.2 Cách lắp đặt

Hướng dẫn lắp đặt B30M

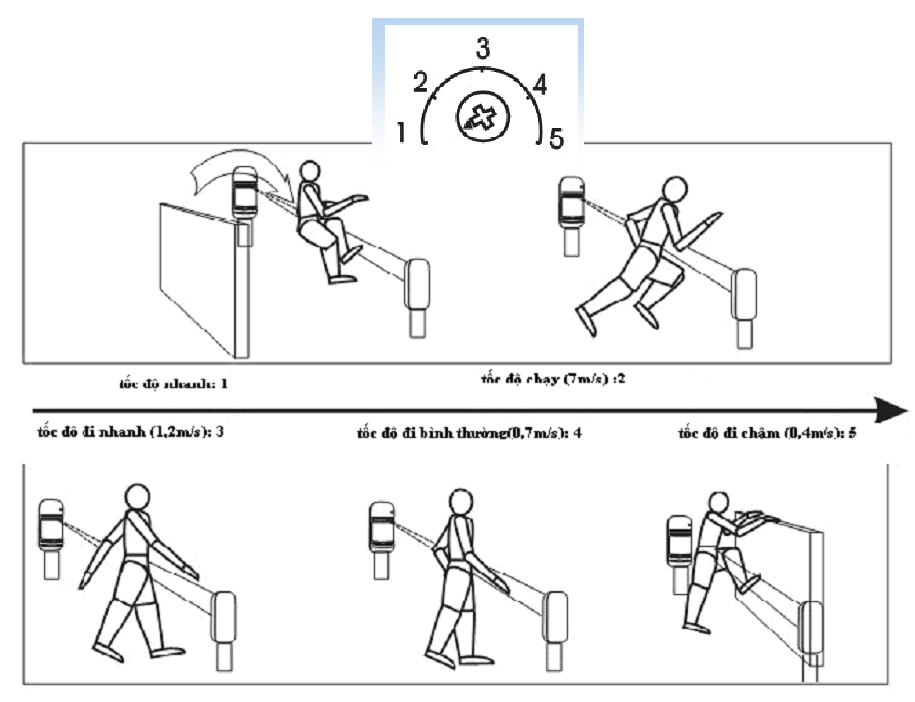

4. Đáp ứng tốc độ cắt tia

Đáp ứng yêu cầu của cảm biến hàng rào

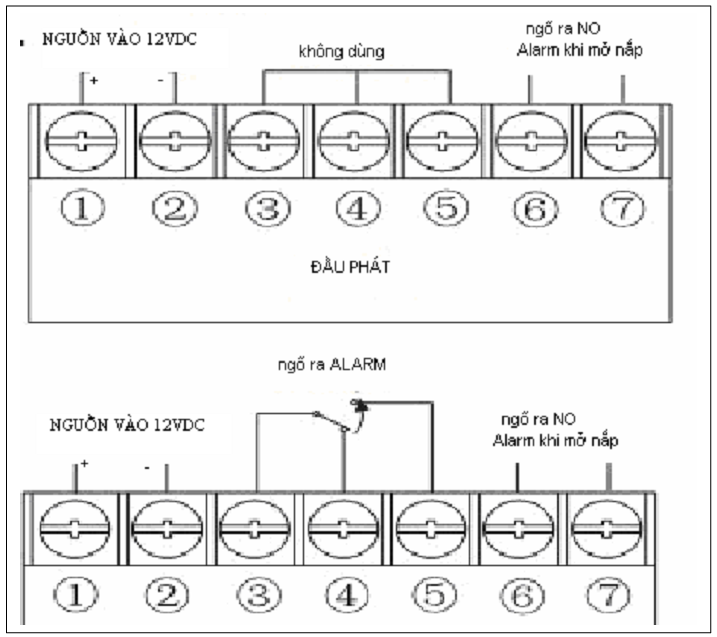

5. Cách nối dây trên thiết bị

Cách nối dây B30M





Chân

Vào - ra

Nguồn

Ghi chú

1

+12v

Cấp nguồn

Đầu thu-phát

2

GND

Cấp nguồn

Đầu thu-phát

3

Vào AC/DC

Nguồn

Vào alarm

Đầu thu

4

Ra(NC)

Ngõ NC

Đầu thu

5

Ra chuông / đèn

Nguồn ra  Alarm

Đầu thu

6

Vào AC/DC

COM

Đầu thu-phát

7

Ra chuông/ đèn

Alarm mở nắp beam

Đầu thu-phát



CHUẨN CÁP KẾT NỐI GIỮA THU-PHÁT VỚI TRUNG TÂM

0.5mm

150m

300m

0.75mm

200m

400m

1.25mm

300m

600m

2.0mm

500m

1000m



6. CÁCH CÀI ĐẶT BỘ BEAM BK30M VỚI TRUNG TÂM BÁO TRỘM KAWA

-Trên bộ trung tâm báo trộm KAWA vào mục cài đặt thiết bị đầu dò, cửa từ … thao tác lệnh xong trên bộ trung tâm rồi kích hoạt đầu beam để cho trung tâm nhận (kích hoạt đầu beam bằng cách cấp nguồn cho bộ thu)

7. CÁC LỖI THƯỜNG GẶP

Lỗi thường gặp

Nguyên nhân

Cách khắc phục

Đèn led bộ phát không sáng

Mất nguồn cấp

Kiểm tra dây nguồn

Đèn led bộ thu không sáng

Mất nguồn cấp

Kiểm tra dây nguồn

Đèn led bộ thu không sáng khi cắt tia giữa thu-phát

1 : Nguồn tia hồng ngoại từ thiết bị khác

2 : chưa chặn hết 2 chùm tia

3 : tốc độ đáp ứng thấp

-thay đổi hướng của chùm tia

- thay đổi tốc độ đáp ứng

Bộ thu bật đèn Alarm nhưng không xuất nguồn ra chuông/đèn

1:mất nguồn cấp cho chuông/đèn

2:hư chuông/đèn



Kiểm tra cáp nối,thiết bị ngõ ra,sơ đồ nối dây

Bộ thu báo giả

1 : bộ thu-phát chỉnh chưa theo đúng hướng

2 nắp đậy bị bẩn

-chỉnh đúng hướng cho thu-phát

-vệ sinh nắp đậy

Bộ thu luôn Alarm

1 : đấu dây sai
2 :  nguồn thấp hoặc quá cao
3 : mưa lớn
4 : bộ thu-phát chỉnh chưa theo đúng hướng
5 : nắp đậy chưa đóng

- kiểm tra đấu dây
- kiểm tra nguồn
- ngắt nguồn điện chính khi mưa lớn
- cố định tụ gắn đầu thu-phát
- lắp lại nắp đậy
