HƯỚNG DẪN SỬ DỤNG ĐIỀU KHIỂN TỪ XA DẠNG CÔNG TẮC VUÔNG DÁN TƯỜNG KAWA RCT1

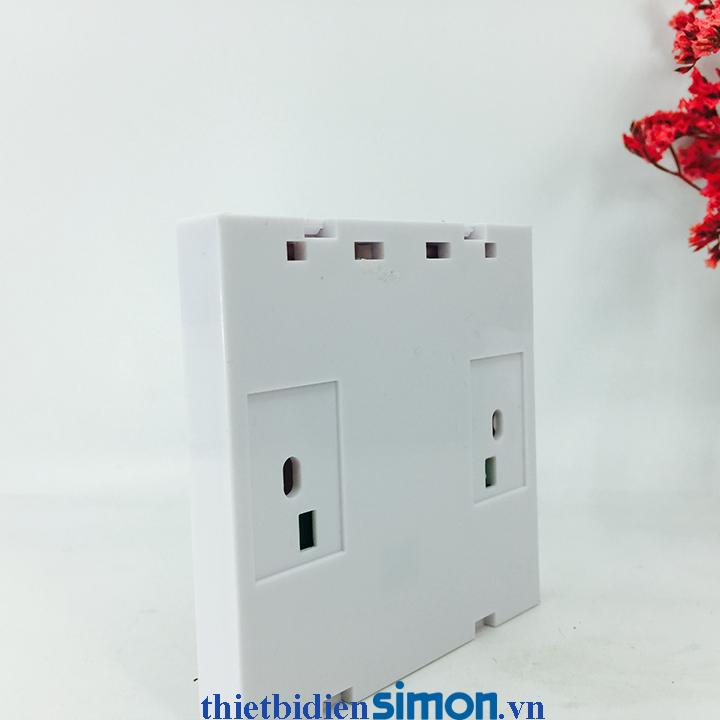

ỨNG DỤNG CÔNG TẮC VUÔNG DÁN TƯỜNG, GẮN ĐẾ ÂM TƯỜNG ĐIỀU KHIỂN TỪ XA:
Lắp đèn cho đèn cầu thang, đèn ngủ, phòng ngủ cải tạo lại, bật đèn từ xa, ... : Những nơi đi thiếu công tắc hoặc thêm công tắc mà không thể đi thêm dây dẫn.
Lắp ở giường ngủ, ghế, ... thuận tiện cho việc mở, tắt đèn hoặc các thiết bị điện khác.
Lắp cho chuông gọi phục vụ không dây, chuông nút nhấn gọi y tá, ...

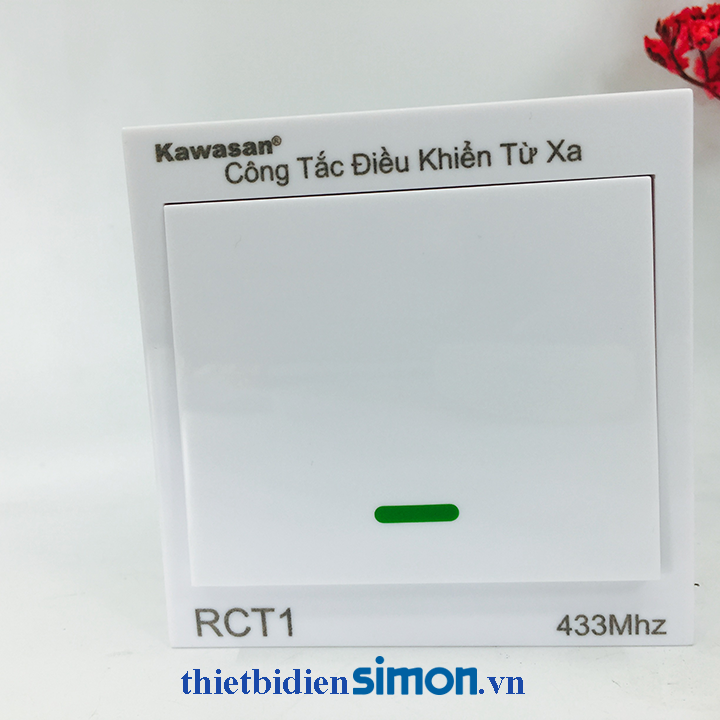

GIỚI THIỆU ĐIỀU KHIỂN TỪ XA 1 NÚT NHẤN VUÔNG DÁN TƯỜNG
RCT1 là loại điều khiển sử dụng sóng radio có tần số là 433Hz. Thiết bị này có khả năng tích hợp với hạt điều khiển từ xa để điều khiển thiết bị điện khác.
Khi nhấn nút trên RCT1, RCT1 sẽ phát 1 tín hiệu sóng được mã hóa sẵn, tín hiệu này khuếch tán môi trường xung quanh với bán kính khoảng 30m.
Hạt điều khiển từ xa RF01, RF02; RF02SN, RF02PN, RF15A, TB01, TB02; ... (Loại tần số sóng 433Hz) có khả năng nhận sóng của RCT1 chuyển tín hiệu mã hóa thành lệnh để cấp nguồn hoặc ngắt nguồn điện cấp cho thiết bị cần điều khiển.
Nghĩa là: Nếu không có các hạt điều khiển thì RCT1 sẽ không có tác dụng gì và ngược lại.
|
STT |
Kiểu công tắc |
Kết hợp với |
Mã kết hợp |
Tên gọi |
Ứng dụng |
Giá |
| CÔNG TẮC ĐIỀU KHIỂN ĐÈN, THIẾT BỊ ĐIỆN TỪ XA KHÔNG DÂY | ||||||
| 1 |
|
|
RCT1 + RCT2 + CT1 RCT3 + |
Điều khiển rời dạng nút nhấn hình vuông có 1, 2, 3 nút điều khiển 1 hoặc cùng điều khiển nhiều công tắc cảm ứng chạm. | Lắp công tắc ở ghế, giường ngủ, ... |
815,000 đ 820,000 đ 825,000 đ |
| 2 |
|
RCT1 + RCT2 + CT2 RCT3 + |
Remote điều khiển công tắc CT2W, CT2B |
Một đèn trong số 2 đèn cần được điều khiển tắt bật ở vị trí khác như trong giường ngủ, ghế sopha, ... Hoặc 2 đèn cần bật tắt ở vị trí khác. |
865,000 đ 870,000 đ 875,000 đ |
|
| 3 |   |
RCT1 + RCT2 + CT3 RCT3 + |
Remote điều khiển công tắc CT3W, CT3B | Một hoặc 2 hoặc 3 đèn cần bật tắt ở 1 vị trí khác. |
915,000 đ 920,000 đ 925,000 đ |
|
| 4 |   |
RCT1 + RCT2 + CT4 RCT3 + |

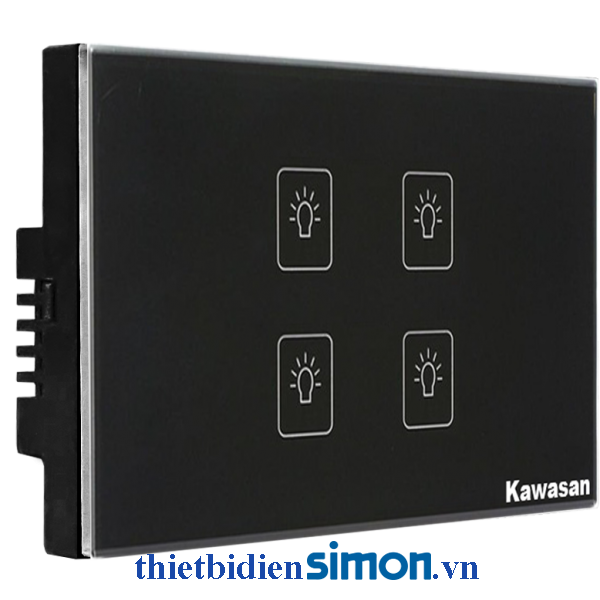

Remote điều khiển công tắc CT4W, CT4B | Một hoặc 2 hoặc 3 hoặc 4 đèn cần bật tắt ở 1 vị trí khác. |
965,000 đ 970,000 đ 975,000 đ |
|
| 5 |
RCT1 + RCT2 + RF02SN RCT3 + |
325,000 đ 330.000 đ 335,000 đ |
||||
| 6 |  |
RCT1 + RCT2 + RF02PN RCT3 + |
325,000 đ 330.000 đ 335,000 đ |
|||
| 7 |
RCT1 + RCT2 + TB01 RCT3 + |
|||||
| 8 |
RCT1 + RCT2 + TB02 RCT3 + |
|||||
| 9 |
RCT1 + RCT2 + TB03 RCT3 + |
|||||
| 10 |
RCT1 + RCT2 + TB01B RCT3 + |
|||||
| 11 |
RCT1 + RCT2 + TB02B RCT3 + |
|||||
| CHUÔNG ĐIỀU KHIỂN TỪ XA KHÔNG DÂY | ||||||
| 1 |
|
 |
RCT1 + B68B |
Điều khiển 1 hoặc nhiều chuông tích hợp với bộ DB668B. (Chỉ dùng được công tắc RCT-1) | ||
| 2 | RCT1 + B67D | Điều khiển 1 hoặc nhiều chuông tích hợp với bộ DB667D. (Chỉ dùng được công tắc RCT-1) | ||||
| 3 |  |
RCT1 + B67 |
Điều khiển 1 hoặc nhiều chuông tích hợp với bộ DB667. (Chỉ dùng được công tắc RCT-1) | |||
| 4 |
RCT1 + B18
|
Điều khiển 1 hoặc nhiều chuông tích hợp với bộ I318. (Chỉ dùng được công tắc RCT-1) | ||||
| 5 |
RCT1 + B68 |
Điều khiển 1 hoặc nhiều chuông tích hợp với bộ I328. (Chỉ dùng được công tắc RCT-1) | ||||
| 6 |
RCT1 + B28 |
Điều khiển 1 hoặc nhiều chuông tích hợp với bộ I328. (Chỉ dùng được công tắc RCT-1) | ||||
| HỆ THỐNG GỌI PHỤC VỤ, GỌI KHẨN CẤP KHÔNG DÂY | ||||||
| 6 |
|
|||||
| 7 | ||||||
| 8 | ||||||
| 9 | ||||||
| HỆ THỐNG BÁO ĐỘNG QUA ĐIỆN THOẠI (NÚT NHẤN KHẨN CẤP) | ||||||
| 1 |
|
|||||
HƯỚNG DẪN CÀI ĐẶT RCT1 VÀO CÁC LOẠI THIẾT BỊ TRÊN:
Chú ý: Cài đặt để hạt điều khiển từ xa nhận remote không được nhấn giữ nút trên remote mà chỉ cần nhấn rồi nhả ra ngay.
Hướng dẫn cài đặt điều khiển RCT1 vào hạt điều khiển từ xa RF01 (Loại 433Hz):
Dùng bút thử điện hoặc que bấm nút trên thiết bị trong thời gian 3 giây, đèn nhấp nháy lần 1 thì bấm chọn 1 nút trên remote, sau đó 1 giây đèn nhấp nháy lần 2 bấm lại nút vừa chọn trên remote lần 2 (hoặc bấm 1 nút khác trong các nút trên remote). Bây giờ nút vừa chọn sẽ được lưu trong bộ nhớ của thiết bị và sẽ dùng nút này để điều khiển tắt mở thiết bị (có thể chọn phím khác theo ý mình bằng cách làm tương tự như trên). Nút nhấn lần 1 sẽ là nút mở, lần 2 sẽ là nút tắt.
Hướng dẫn cài đặt điều khiển RCT1 vào hạt điều khiển từ xa RF02 (Loại 433Hz):
Bấm giữ nút trên thiết bị trong thời gian 3 giây, đèn nhấp nháy lần 1 thì bấm chọn 1 nút trên remote, sau đó 1 giây đèn nhấp nháy lần 2 bấm lại nút vừa chọn trên remote lần 2 (hoặc bấm 1 nút khác trong các nút trên remote). Bây giờ nút vừa chọn sẽ được lưu trong bộ nhớ của thiết bị và sẽ dùng nút này để điều khiển tắt mở thiết bị (có thể chọn phím khác theo ý mình bằng cách làm tương tự như trên). Nút nhấn lần 1 sẽ là nút mở, lần 2 sẽ là nút tắt.
Hướng dẫn cài đặt điều khiển RCT1 vào hạt điều khiển từ xa RF02SN và RF02PN (Loại 433Hz):
Bấm giữ nút trên thiết bị trong thời gian 3 giây, đèn nhấp nháy lần 1 thì bấm chọn 1 nút trên remote, sau đó 1 giây đèn nhấp nháy lần 2 bấm lại nút vừa chọn trên remote lần 2 (hoặc bấm 1 nút khác trong các nút trên remote). Bây giờ nút vừa chọn sẽ được lưu trong bộ nhớ của thiết bị và sẽ dùng nút này để điều khiển tắt mở thiết bị (có thể chọn phím khác theo ý mình bằng cách làm tương tự như trên). Nút nhấn lần 1 sẽ là nút mở, lần 2 sẽ là nút tắt.
Muốn hẹn 1 giờ sau tắt, ta bấm và giữ nút trên remote khoảng 6 giây, đèn led nháy liên tục đúng 1 giờ sau ta bấm lại nút vừa chọn trên remote, đèn sẽ ngừng nháy.
Như vậy thời gian từ lúc ON đến lúc OFF là 1 giờ.
Thời gian hẹn giờ tắt từ 1 giây đến 24 giờ.
Hướng dẫn cài đặt điều khiển RCT1 vào hạt điều khiển từ xa RF15A (Loại 433Hz):
Cài đặt nhận remote:
Bấm giữ nút trên thiết bị trong thời gian 3 giây, đèn nhấp nháy lần 1 thì bấm chọn 1 nút trên remote, sau đó 1 giây đèn nhấp nháy lần 2 bấm lại nút vừa chọn trên remote lần 2 (hoặc bấm 1 nút khác trong các nút trên remote). Bây giờ nút vừa chọn sẽ được lưu trong bộ nhớ của thiết bị và sẽ dùng nút này để điều khiển tắt mở thiết bị (có thể chọn phím khác theo ý mình bằng cách làm tương tự như trên). Nút nhấn lần 1 sẽ là nút mở, lần 2 sẽ là nút tắt.
Cài đặt hẹn giờ tắt theo ý muốn:
Muốn hẹn 1 giờ sau tắt, ta bấm và giữ nút trên remote 6 giây, đèn nháy liên túc thì nhả tay ra, đúng 1 giờ sau ta bấm nút trên remote vừa chọn, đèn trên công tắc ngừng nháy.
Như vậy thời gian từ lúc ON đến lúc OFF là 1 giờ.
Thời gian hẹn giờ tắt từ 1 giây đến 24 giờ.
Nếu muốn xóa thời gian hẹn giờ cũ, thiết lập lại thời gian cài đặt mới cần hẹn giờ tắt thì nhấn giữ lại nút điều khiển trên remote 6 giây đèn trên công tắc nhấp nháy và chờ khoảng thời gian cần hẹn rồi nhấn lại nút vừa chọn trên remote, đèn ngừng nháy là cài đặt thành công.
Nếu không muốn sử dụng chức năng hẹn giờ, bạn reset và cài đặt lại thiết bị.
Hướng dẫn cài đặt điều khiển RCT1 vào hạt điều khiển từ xa TB01, TB02 (Loại 433Hz):
Cắm thiết bị vào ổ cắm điện 220v, nhấn và giữ nút màu đen trên thiết bị đèn led nhấp nháy liên tục lúc này ta nhấn 1 phím bất kỳ trên remote, đèn led trên thiết bị ngừng nhấp nháy là nhận remote và sử dụng bật tắt thiết bị bằng remote này cho lần sau.
Hướng dẫn cài đặt điều khiển RCT1 vào Công tắc cảm ứng chạm tay, điều khiển từ xa: KW-CT1-R; KW-CT2-R; KW-CT3-R; KW-CTD1; KW-CTD2; KW-CTD3; CT1; CT2; CT3; CT4 (Loại 433Hz):
