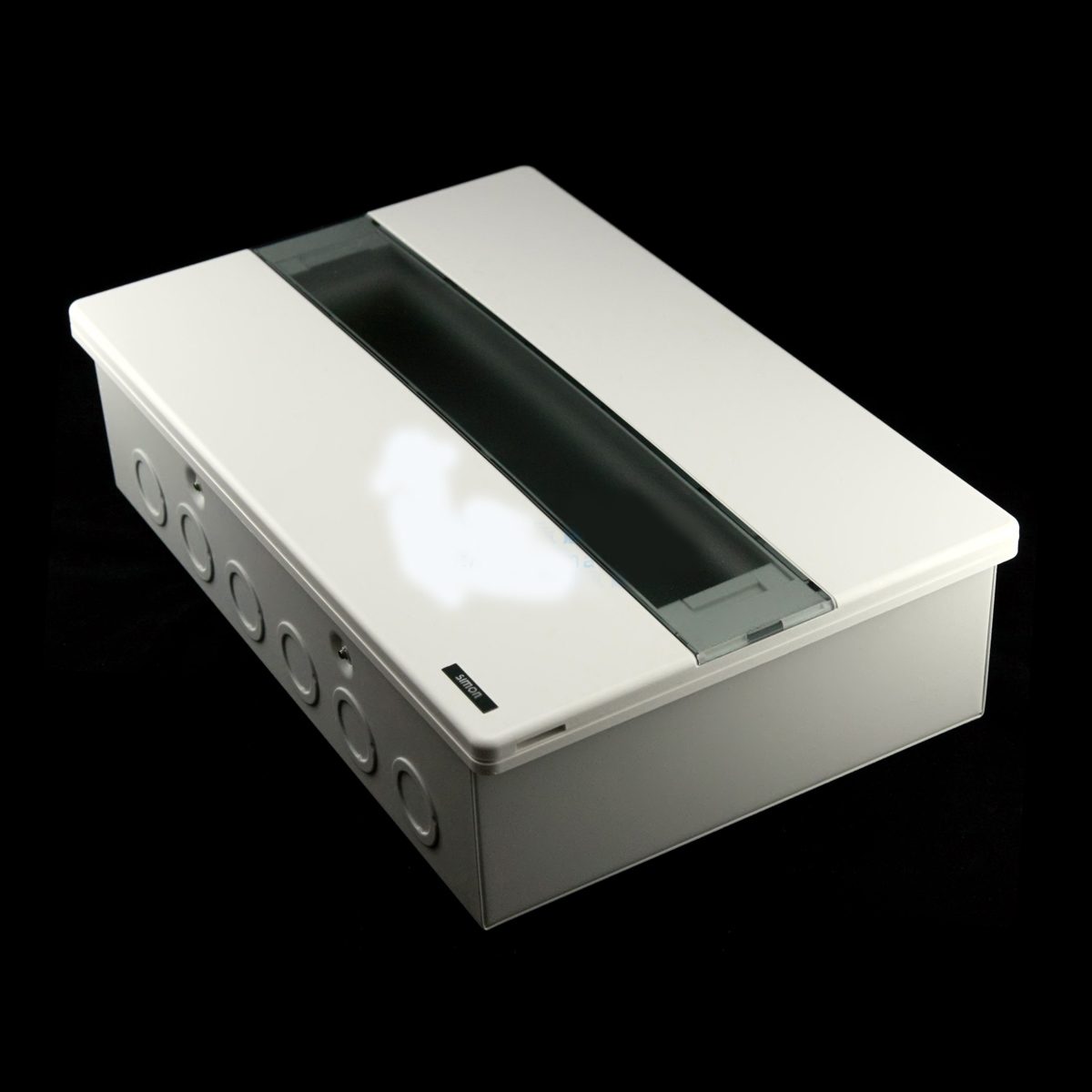

Tủ điện âm tường 6 át hộp khung bề mặt cửa mờ Simon SMX65S-6B

Còn hàng

Giá: 780.000₫

Tổng quan

Trang sản phẩm tử điện âm tường Simon HỘP TỦ ĐIỆN ÂM TƯỜNG PHÂN PHỐI 6 APTOMAT NGUỒN CAO CẤP MẶT MỜ SIMON SMX68-6AB       TỔNG QUAN HỘP TỦ ĐIỆN PHÂN PHỐI ÂM TƯỜNG SIMON SMX68 Tủ điện phân phối nguồn aptomat âm tường cao cấp Simon. Kỹ thuật trang trí độc đáo. Xuất hiện thanh lịch. Trong vách có tường. Mặt nạ ABS hoàn toàn trắng. Chịu va đập, tính năng chống cháy tốt. Có hiệu quả bảo vệ các thành phần bên trong hộp, với vẻ đẹp. Hộp dưới cùng được làm bằng thép tấm cán nguội dày 1.0 mm, sơn. Độ bền cao, không dễ gây biến dạng, chống ăn...

Trang sản phẩm tử điện âm tường Simon

HỘP TỦ ĐIỆN ÂM TƯỜNG PHÂN PHỐI 6 APTOMAT NGUỒN CAO CẤP MẶT MỜ SIMON SMX68-6AB







TỔNG QUAN HỘP TỦ ĐIỆN PHÂN PHỐI ÂM TƯỜNG SIMON SMX68

Tủ điện phân phối nguồn aptomat âm tường cao cấp Simon.

van phong dai dien hang simon tay ban nha tai viet nam nhap khau truc tiep simon

  • Kỹ thuật trang trí độc đáo.
  • Xuất hiện thanh lịch.
  • Trong vách có tường.

Tủ điện âm tường 9a 12a 16a 20a 24a 32a 40a Simon kích thước tủ điện simon

  • Mặt nạ ABS hoàn toàn trắng.
  • Chịu va đập, tính năng chống cháy tốt.
  • Có hiệu quả bảo vệ các thành phần bên trong hộp, với vẻ đẹp.

Cach lap dat tu dien trong nha am tuong simon tay ban nha

  • Hộp dưới cùng được làm bằng thép tấm cán nguội dày 1.0 mm, sơn.
  • Độ bền cao, không dễ gây biến dạng, chống ăn mòn.
  • Cải thiện thời gian sử dụng sản phẩm.

Nha nhap khau thiet bi simon tay ban nha

  • Một cấu trúc đơn lớp có thể được sử dụng để lắp đặt từ 9-module, 12-module, 16-module, 20-module, 24-module, 32-module, aptomat cùng với các sản phẩm có cấu trúc hai tầng có thể chứa lên đến 40 aptomat.
  • Thông số kỹ thuật sản phẩm hoàn chỉnh (Liệt kê dưới bảng).
  • Đầy đủ nhu cầu của cư dân bình thường, biệt thự và các loại nhà khác.



CHÚ THÍCH

Sản phẩm này thích hợp cho sử dụng trong nhà, điện áp định mức 440VAC 50Hz hoặc 60Hz, và thường không cao hơn 35°C, nhưng đôi khi đạt đến nhiệt độ môi trường 40°C.

Được sử dụng để bảo vệ chống lại ảnh hưởng từ bên ngoài (như xâm nhập cơ học sốc, vật liệu rắn, ... vv) cho các mạch, công tắc, ổ cắm và các phụ kiện điện khác.

THÔNG SỐ KỸ THUẬT

Phù hợp với tiêu chuẩn GB17466 và nhận được giấy chứng nhận CCC.

Điện áp định mức: 230 AC ~ 440 AC.

Nhiệt độ môi trường xung quanh: - 50 ° C ~ + 40 ° C.

ĐẶC ĐIỂM

Gắn thanh ray theo tiêu chuẩn DIN, dễ dàng tháo dỡ, dễ lắp đặt và sửa chữa.

Lớp phủ bề mặt và hộp dưới cùng có thể được lắp đặt bằng cách sử dụng các kẹp và ốc vít, dễ dàng cho người sử dụng lựa chọn và vận hành.

Sau khi lắp ghép, chiều cao của khung và hộp dưới cùng có thể được điều chỉnh. Nếu chôn quá sâu, sau đó các ốc M5 * 30 của khung và hộp dưới cùng có thể được điều chỉnh để đáp ứng yêu cầu.

Các lỗ cố định vỏ là lỗ đôi, khoảng Φ25 và Φ35. Người dùng có thể chọn theo kích thước phần.

Hộp chứa một khối thiết bị đầu cuối cho dây trung tính và dây đất, thuận tiện cho người sử dụng.





Hộp tủ phân phối điện Dòng sản phẩm Số lượng đống gói (Chiếc/hộp). Giá


Hộp cài aptomat bên trong



Hộp tủ điện phân phối 9 đơn Aptomat kính trong. SMX68S-9A 1
Hộp tủ điện phân phối 12 đơn Aptomat kính trong. SMX68S-12A 1
Hộp tủ điện phân phối 16 đơn Aptomat kính trong. SMX68S-16A 1
Hộp tủ điện phân phối 20 đơn Aptomat kính trong. SMX68S-20A 1
Hộp tủ điện phân phối 24 đơn Aptomat kính trong. SMX68S-24A 1
Hộp tủ điện phân phối 32 đơn Aptomat kính trong. SMX68S-32A 1
Hộp tủ điện phân phối 40 đơn Aptomat kính trong. SMX68S-40A 1

Hộp tủ điện phân phối 9 đơn Aptomat cửa trắng. SMX68S-9AB 1
Hộp tủ điện phân phối 12 đơn Aptomat cửa trắng. SMX68S-12AB 1
Hộp tủ điện phân phối 16 đơn Aptomat cửa trắng. SMX68S-16AB 1
Hộp tủ điện phân phối 20 đơn Aptomat cửa trắng. SMX68S-20AB 1
Hộp tủ điện phân phối 24 đơn Aptomat cửa trắng. SMX68S-24AB 1
Hộp tủ điện phân phối 32 đơn Aptomat cửa trắng. SMX68S-32AB 1
Hộp tủ điện phân phối 40 đơn Aptomat cửa trắng. SMX68S-40AB 1



KÍCH THƯỚC LẮP ĐẶT CỦA HỘP TỦ PHÂN PHỐI ĐIỆN SIMON SMX68S

Thông số kỹ thuật kích thước tủ điện âm tường Simon Tây Ban Nha

Dòng sản phẩm

Tên sản phẩm

Chiều rộng bề mặt phủ

Chiều rộng của hộp dưới cùng

Chiều dài bề mặt phủ

Chiều dài của hộp dưới cùng

Chiều lỗ gắn





Amax

(mm)

Bmax

(mm)

Cmax

(mm)

Dmax

(mm)

D1max

(mm)

D2max

(mm)

SMX68S-9A

Hộp tủ điện phân phối 9 đơn Aptomat kính trong.

200

190

240

220

170

160

SMX68S-9AB

Hộp tủ điện phân phối 9 đơn Aptomat cửa trắng.

SMX68S-12A

Hộp tủ điện phân phối 12 đơn Aptomat kính trong.

200

190

294

274

224

160

SMX68S-12AB

Hộp tủ điện phân phối 12 đơn Aptomat cửa trắng.

SMX68S-16A

Hộp tủ điện phân phối 16 đơn Aptomat kính trong.

240

230

366

346

296

200

SMX68S-16AB

Hộp tủ điện phân phối 16 đơn Aptomat cửa trắng.

SMX68S-20A

Hộp tủ điện phân phối 20 đơn Aptomat kính trong.

240

230

438

418

368

200

SMX68S-20AB

Hộp tủ điện phân phối 20 đơn Aptomat cửa trắng.

SMX68S-24A

Hộp tủ điện phân phối 24 đơn Aptomat kính trong.

400

390

294

274

224

360

SMX68S-24AB

Hộp tủ điện phân phối 24 đơn Aptomat cửa trắng.

SMX68S-32A

Hộp tủ điện phân phối 32 đơn Aptomat kính trong.

480

470

366

346

296

440

SMX68S-32AB

Hộp tủ điện phân phối 32 đơn Aptomat cửa trắng.

SMX68S-40A

Hộp tủ điện phân phối 40 Aptomat đơn kính trong.

480

470

438

418

368

440

SMX68S-40AB

Hộp tủ điện phân phối 40 đơn Aptomat cửa trắng.







SMX68 DISTRIBUTION BOX



  • Unique decoration technique.
  • Elegant appearance.
  • In tegarated with walls.

Tủ điện âm tường 9a 12a 16a 20a 24a 32a 40a Simon kích thước tủ điện simon

  • Full white ABS material surface cover.
  • Impact resistance, good flame retardant features.
  • Effectively protects the components inside the box, with beautiful appearance.

  • Bottom box is made of cold-rolled steel sheet 1,0 mm thick, painted.
  • High strength, not easy to cause deformation, corrosion resistance.
  • Improves the service life of products.

  • A single-layer structure can be used to install 9-bit, 12-bit, 16-bit, 20-bit, 24-bit, 32-bit, 40-bit air switches, plus the products with double-layer structure can accommodate up to 40-bit air switches.
  • Complete product specifications.
  • Fully meets the needs of ordinary residence, villas and other house types.



NOTE

This product is suitable for indoor use, AC 50Hz or 60Hz, rated voltage 440V, and usualy not higher than 35°C, but occasionally reaches an ambient temperature of 40°C, used for providing protection against external influences (such as intrusion of mechanical shock, solid meterial, etc.) for circuit breakers, switches, sockets and other electrical accessories.

TECHNICAL PARAMETER

Complies with the GB17466 standard and obtains the CCC certification.

Rated voltage: 230 AC 440 AC.

Ambient temperature: -50°C ~ + 40°C.

CHARACTERISTICS

Mounting rails under DIN standard, easy to dismount, for easy installation and repair.

The surface cover and the bottom box can be installed using clips and screws, easy for users to choose and operate.

After insrallation, the height of the bracket and the bottom box can be adjusted. If buried too deep, then the M5*30 screws of the bracket and the bottom box can be adjusted to meet the requirements.

The knockouts are double-loop holes, respectively Φ25 and Φ35. User can select according to section size.

The box contains a terminal block for neutral line and ground wire, convenient for users.



Distribution box Product model Packing quantity (pcs/box) Giá



Concealed installation

9-bit concealed transparent distribution box. SMX68S-9A 1
12-bit concealed transparent distribution box. SMX68S-12A 1
16-bit concealed transparent distribution box. SMX68S-16A 1
20-bit concealed transparent distribution box. SMX68S-20A 1
24-bit concealed transparent distribution box. SMX68S-24A 1
32-bit concealed transparent distribution box. SMX68S-32A 1
40-bit concealed transparent distribution box. SMX68S-40A 1

9-bit concealed opaque power distribution box. SMX68S-9AB 1
12-bit concealed opaque power distribution box. SMX68S-12AB 1
16-bit concealed opaque power distribution box. SMX68S-16AB 1
20-bit concealed opaque power distribution box. SMX68S-20AB 1
24-bit concealed opaque power distribution box. SMX68S-24AB 1
32-bit concealed opaque power distribution box. SMX68S-32AB 1
40-bit concealed opaque power distribution box. SMX68S-40AB 1



INSTALLATION DIMENSIONS OF SMX68 DISTRIBUTION BOX

Kích thước tủ điện simon cao cấp âm tường nhập khẩu châu âu tây ban nha

Product model

Product name

Width of surface cover

Width of bottom box

Length of surface cover

Length of bottom box

Pitch of mounting holes



Amax

(mm)

Bmax

(mm)

Cmax

(mm)

Dmax

(mm)

D1max

(mm)

D2max

(mm)

SMX68S-9A

9-bit concealed transparent distribution box.

200

190

240

220

170

160

SMX68S-9AB

9-bit concealed opaque power distribution box.

SMX68S-12A

12-bit concealed transparent distribution box.

200

190

294

274

224

160

SMX68S-12AB

12-bit concealed opaque power distribution box.

SMX68S-16A

16-bit concealed transparent distribution box.

240

230

366

346

296

200

SMX68S-16AB

16-bit concealed opaque power distribution box.

SMX68S-20A

20-bit concealed transparent distribution box.

240

230

438

418

368

200

SMX68S-20AB

20-bit concealed opaque power distribution box.

SMX68S-24A

24-bit concealed transparent distribution box.

400

390

294

274

224

360

SMX68S-24AB

24-bit concealed opaque power distribution box.

SMX68S-32A

32-bit concealed transparent distribution box.

480

470

366

346

296

440

SMX68S-32AB

32-bit concealed opaque power distribution box.

SMX68S-40A

40-bit concealed transparent distribution box.

480

470

438

418

368

440

SMX68S-40AB

40-bit concealed opaque power distribution box.
